Перемещение объектов. Как реализовать технику DragAndDrop


При организации интерфейса в диалоговых формах зачастую полезно предоставить пользователю возможность использовать технику DragAndDrop (Переместить и Опустить), когда некоторый объект захватывается мышью, перетаскивается к другому целевому объекту и при опускании изменяет свойства целевого объекта. Типичным примером является возможность перетаскивания элементов из одного списка в другой. Другим примером является перетаскивание писем и опускание их в почтовый ящик. Важным элементом этой техники является изменение внешнего вида курсора. Захват объекта происходит при подведении курсора к объекту и нажатии левой кнопки мыши, В этот момент курсор меняет свою внешнюю форму. Затем, когда происходит перемещение мыши, то в тех областях, где расположен целевой объект, курсор снова меняет форму, показывая, что цель достигнута. Если в этот момент, отпустить левую кнопку, то операция перемещения заканчивается успешно, отпускание кнопки мыши в других областях приводит к неуспеху. Объект DataObject и его метод StartDrag является частью этой технологии работы. Достаточно сложно понять суть этого метода, не разобравшись и в остальных частях этой технологии, в частности, в целом ряде событий, возникающих в процессе перетаскивания.

О событиях пойдет речь чуть далее, а начнем рассмотрение все-таки с метода StartDrag, который инициирует операцию перетаскивания объекта DataObject, хранящего перетаскиваемую информацию. Но прежде стоит рассмотреть пример, на котором весь этот процесс будет объясняться. Будем рассматривать диалоговое окно, имеющее два элемента ѕ список и окно ввода. Список будет содержать цвета, а текстовое окно ввода ѕ цвет, любимый пользователем. Пользователь имеет возможность выбрать любой из элементов списка и перетащить его в окно ввода. Когда пользователь захватывает выбранный им элемент списка, то возникает некоторое событие. В нашем примере это событие MouseMove, обработчик которого и будет вызывать метод StartDrag объекта DataObject, хранящего значение перетаскиваемого элемента.

При организации интерфейса в диалоговых формах зачастую полезно предоставить пользователю возможность использовать технику DragAndDrop (Переместить и Опустить), когда некоторый объект захватывается мышью, перетаскивается к другому целевому объекту и при опускании изменяет свойства целевого объекта. Типичным примером является возможность перетаскивания элементов из одного списка в другой. Другим примером является перетаскивание писем и опускание их в почтовый ящик. Важным элементом этой техники является изменение внешнего вида курсора. Захват объекта происходит при подведении курсора к объекту и нажатии левой кнопки мыши, В этот момент курсор меняет свою внешнюю форму. Затем, когда происходит перемещение мыши, то в тех областях, где расположен целевой объект, курсор снова меняет форму, показывая, что цель достигнута. Если в этот момент, отпустить левую кнопку, то операция перемещения заканчивается успешно, отпускание кнопки мыши в других областях приводит к неуспеху. Объект DataObject и его метод StartDrag является частью этой технологии работы. Достаточно сложно понять суть этого метода, не разобравшись и в остальных частях этой технологии, в частности, в целом ряде событий, возникающих в процессе перетаскивания.

О событиях пойдет речь чуть далее, а начнем рассмотрение все-таки с метода StartDrag, который инициирует операцию перетаскивания объекта DataObject, хранящего перетаскиваемую информацию. Но прежде стоит рассмотреть пример, на котором весь этот процесс будет объясняться. Будем рассматривать диалоговое окно, имеющее два элемента ѕ список и окно ввода. Список будет содержать цвета, а текстовое окно ввода ѕ цвет, любимый пользователем. Пользователь имеет возможность выбрать любой из элементов списка и перетащить его в окно ввода. Когда пользователь захватывает выбранный им элемент списка, то возникает некоторое событие. В нашем примере это событие MouseMove, обработчик которого и будет вызывать метод StartDrag объекта DataObject, хранящего значение перетаскиваемого элемента.


Теперь, когда, хотя бы частично, прояснена ситуация, предшествующая вызову метода, рассмотрим его синтаксис:

Function StartDrag ([Effect As fmDropEffect]) As fmDropEffect

Эта функция обычно вызывается в операторе присваивания вида:

ResultEffect=объект. StartDrag ([Effect as fmDropEffect])

Необязательный параметр Effect и результат выполнения функции принадлежат перечислению fmDropEffect. Константы, входящие в это перечисление имеют следующие значения:

  • fmDropEffectNone = 0 - не копировать и не передвигать опущенный исходный элемент на место назначения,
  • fmDropEffectCopy = 1 - копировать опущенный исходный элемент на место назначения,
  • fmDropEffectMove = 2 - передвинуть опущенный исходный элемент на место назначения,
  • fmDropEffectCopyOrMove = 3 - скопировать или передвинуть опущенный исходный элемент на место назначения.


Параметр Effect задает цель операции и имеет по умолчанию значение 1 (fmDropEffectCopy). Обычно он опускается, поскольку значение по умолчанию задает наиболее вероятную цель операции. Возвращаемое методом StartDrag значение определяет результат выполнения операции. Его можно использовать для анализа того, что же произошло в результате перетаскивания на самом деле. Важно только понимать, что между запуском метода StartDrag в правой части оператора присваивания и присваиванием результата левой части переменной ResultEffect происходит много событий в процессе перемещения объекта, работают обработчики этих событий и результат говорит о том, как закончился этот процесс.

Вот как выглядит спроектированное нами диалоговое окно "Поле и Список" в процессе работы с ним:

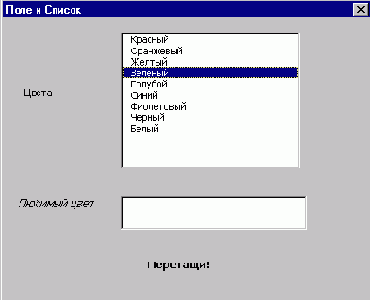

Рис. 13. 6.  Окно "Поле и Список" в процессе работы

В этом диалоговом окне пользователь имеет возможность выбрать произвольный элемент списка "Цвета" и перетащить его мышью в поле "Любимый цвет"

Рассмотрим обработчики событий, поддерживающие процесс перетаскивания. Начнем с обработчика события Initialize для диалогового окна, обеспечивающего инициализацию начального состояния:



Private Sub UserForm_Initialize () With Me. DraggedList . AddItem "Красный" . AddItem "Оранжевый" . AddItem "Желтый" . AddItem "Зеленый" . AddItem "Голубой" . AddItem "Синий" . AddItem "Фиолетовый" . AddItem "Черный" . AddItem "Белый"

End With End Sub

Здесь инициализируется список "Цвета", имеющий имя DraggedList. Когда пользователь, выбирая элемент этого списка, нажимает левую клавишу мыши, готовясь перетащить этот элемент в другое место, у списка возникает событие MouseMove, обработчик которого имеет много параметров. Описание этого события, всех его параметров, описание других используемых нами событий, будут даны в последующих параграфах, а сейчас приведем текст этого обработчика:

Private Sub DraggedList_MouseMove (ByVal Button As Integer, ByVal Shift As Integer, _ ByVal X As Single, ByVal Y As Single) Dim MyDataObject As DataObject Dim Msg As String Msg = "Видимо, Вы уронили цвет при перетаскивании. Повторите операцию!" If Button = 1 Then Debug. Print "MouseMove" Set MyDataObject = New DataObject Dim Effect As Integer MyDataObject. SetText DraggedList. Value Effect = MyDataObject. StartDrag (fmDropEffectCopy) If Effect = 0 Then MsgBox (Msg) Debug. Print "Effect = ", Effect End If





End Sub

О параметрах, как уже говорилось речь пойдет впереди, а сейчас прокомментируем его работу. Если в момент возникновения события нажата левая кнопка мыши, то создается новый объект DataObject, его метод SetText копирует значение выбранного элемента списка, а метод StartDrug запускает процесс перетаскивания. Заметьте, что метод StartDrug можно было бы вызывать без параметра, ѕ на результат это не повлияло бы. Результат перетаскивания анализируется и, если он закончился неуспехом (Effect = 0), то выдается уведомляющее сообщение. Исполняемые операторы окаймлены отладочной печатью, что позволит нам продемонстрировать, что между первой печатью, уведомляющей о начале работы обработчика MouseMove, и последней печатью, уведомляющей о результате работы, будут напечатаны сообщения других обработчиков, к рассмотрению которых мы и переходим.



Событие BeforeDragOver возникает для объекта TextIn (поле ввода "Любимый цвет"), когда курсор в процессе перетаскивания попадает в область, занятую объектом. Заметьте, событие возникает многократно, поскольку курсор находится в этой области некоторое время. Вот текст обработчика этого события:

Private Sub TextIn_BeforeDragOver (ByVal Cancel As MSForms. ReturnBoolean, _ ByVal Data As MSForms. DataObject, ByVal X As Single, _ ByVal Y As Single, ByVal DragState As MSForms. fmDragState, _ ByVal Effect As MSForms. ReturnEffect, ByVal Shift As Integer)

Cancel = True Effect = fmDropEffectCopy Debug. Print "DragOver" End Sub

Заметьте, основное, что делает этот обработчик, он устанавливает значение параметра Effect. Поскольку эффект совпадает с целевым эффектом, то курсор в области, занятой полем TextIn, будет менять свою форму, принимая вид прямоугольника со знаком "+", указывающим, что цель достигнута и можно отпустить левую клавишу мыши. Завершающий оператор отладочной печати позволит проследить за числом вызовов этого обработчика.

Следующее событие для объекта TextIn возникает, когда отпущена левая клавиша мыши в области этого объекта. Вот его обработчик:

Private Sub TextIn_BeforeDropOrPaste (ByVal Cancel As MSForms. ReturnBoolean, _ ByVal Action As MSForms. fmAction, ByVal Data As MSForms. DataObject, _ ByVal X As Single, ByVal Y As Single, ByVal Effect As MSForms. ReturnEffect, _ ByVal Shift As Integer)

Cancel = True Effect = fmDropEffectCopy TextIn. Text = Data. GetText Debug. Print "DragPaste" End Sub

Здесь также возвращается значение эффекта. Главное, завершается операция перетаскивания копированием текста в поле ввода из переданного в качестве параметра объекта Data класса DataObject, хранящего значение цвета, выбранного пользователем.

Совместная работа этих трех обработчиков событий и вызываемые в них методы объекта DataObject - SetText, GetText, StartDrag - обеспечивают в совокупности технику DragAndDrop. В заключение о двух экспериментах при работе с диалоговым окном.


Вначале, мы не донесли выбранный нами цвет до окна ввода, отпустив левую клавишу мыши на дороге к нему. Вот как выглядело сообщение, полученное нами:

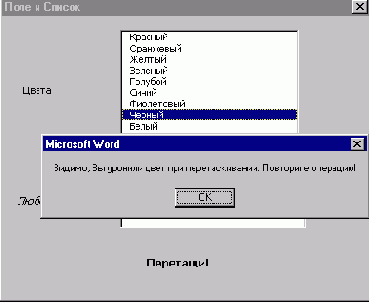

Рис. 13.7.  Сообщение о потере объекта при перетаскивании

Затем повторно выбранный нами зеленый цвет был успешно перетащен в окно "Любимый цвет". Приведем отладочную печать этих двух экспериментов:

MouseMove Effect = 0 MouseMove DragOver DragOver DragOver DragPaste Effect = 1

Первые две строчки связаны с неудачной попыткой переноса, когда эффект был нулевым. Следующие строки описывают успешный эксперимент. Заметьте, что между печатью, информирующей о начале работы обработчика MouseMove и его заключительной печатью об успешном эффекте, вклинились сообщения, поступающие от обработчиков событий DragOver и DropOrPaste. Заметьте, я оставил только три сообщения от обработчика DragOver, реально их было 25. На этом описание примера заканчивается, но разговор о событиях еще предстоит.



Теперь, когда, хотя бы частично, прояснена ситуация, предшествующая вызову метода, рассмотрим его синтаксис:

Function StartDrag ([Effect As fmDropEffect]) As fmDropEffect

Эта функция обычно вызывается в операторе присваивания вида:

ResultEffect=объект. StartDrag ([Effect as fmDropEffect])

Необязательный параметр Effect и результат выполнения функции принадлежат перечислению fmDropEffect. Константы, входящие в это перечисление имеют следующие значения:

  • fmDropEffectNone = 0 - не копировать и не передвигать опущенный исходный элемент на место назначения,
  • fmDropEffectCopy = 1 - копировать опущенный исходный элемент на место назначения,
  • fmDropEffectMove = 2 - передвинуть опущенный исходный элемент на место назначения,
  • fmDropEffectCopyOrMove = 3 - скопировать или передвинуть опущенный исходный элемент на место назначения.


Параметр Effect задает цель операции и имеет по умолчанию значение 1 (fmDropEffectCopy). Обычно он опускается, поскольку значение по умолчанию задает наиболее вероятную цель операции. Возвращаемое методом StartDrag значение определяет результат выполнения операции. Его можно использовать для анализа того, что же произошло в результате перетаскивания на самом деле. Важно только понимать, что между запуском метода StartDrag в правой части оператора присваивания и присваиванием результата левой части переменной ResultEffect происходит много событий в процессе перемещения объекта, работают обработчики этих событий и результат говорит о том, как закончился этот процесс.

Вот как выглядит спроектированное нами диалоговое окно "Поле и Список" в процессе работы с ним:


Рис. 13. 6.  Окно "Поле и Список" в процессе работы

В этом диалоговом окне пользователь имеет возможность выбрать произвольный элемент списка "Цвета" и перетащить его мышью в поле "Любимый цвет"

Рассмотрим обработчики событий, поддерживающие процесс перетаскивания. Начнем с обработчика события Initialize для диалогового окна, обеспечивающего инициализацию начального состояния:



Private Sub UserForm_Initialize () With Me. DraggedList . AddItem "Красный" . AddItem "Оранжевый" . AddItem "Желтый" . AddItem "Зеленый" . AddItem "Голубой" . AddItem "Синий" . AddItem "Фиолетовый" . AddItem "Черный" . AddItem "Белый"

End With End Sub

Здесь инициализируется список "Цвета", имеющий имя DraggedList. Когда пользователь, выбирая элемент этого списка, нажимает левую клавишу мыши, готовясь перетащить этот элемент в другое место, у списка возникает событие MouseMove, обработчик которого имеет много параметров. Описание этого события, всех его параметров, описание других используемых нами событий, будут даны в последующих параграфах, а сейчас приведем текст этого обработчика:

Private Sub DraggedList_MouseMove (ByVal Button As Integer, ByVal Shift As Integer, _ ByVal X As Single, ByVal Y As Single) Dim MyDataObject As DataObject Dim Msg As String Msg = "Видимо, Вы уронили цвет при перетаскивании. Повторите операцию!" If Button = 1 Then Debug. Print "MouseMove" Set MyDataObject = New DataObject Dim Effect As Integer MyDataObject. SetText DraggedList. Value Effect = MyDataObject. StartDrag (fmDropEffectCopy) If Effect = 0 Then MsgBox (Msg) Debug. Print "Effect = ", Effect End If

End Sub

О параметрах, как уже говорилось речь пойдет впереди, а сейчас прокомментируем его работу. Если в момент возникновения события нажата левая кнопка мыши, то создается новый объект DataObject, его метод SetText копирует значение выбранного элемента списка, а метод StartDrug запускает процесс перетаскивания. Заметьте, что метод StartDrug можно было бы вызывать без параметра, ѕ на результат это не повлияло бы. Результат перетаскивания анализируется и, если он закончился неуспехом (Effect = 0), то выдается уведомляющее сообщение. Исполняемые операторы окаймлены отладочной печатью, что позволит нам продемонстрировать, что между первой печатью, уведомляющей о начале работы обработчика MouseMove, и последней печатью, уведомляющей о результате работы, будут напечатаны сообщения других обработчиков, к рассмотрению которых мы и переходим.



Событие BeforeDragOver возникает для объекта TextIn (поле ввода "Любимый цвет"), когда курсор в процессе перетаскивания попадает в область, занятую объектом. Заметьте, событие возникает многократно, поскольку курсор находится в этой области некоторое время. Вот текст обработчика этого события:

Private Sub TextIn_BeforeDragOver (ByVal Cancel As MSForms. ReturnBoolean, _ ByVal Data As MSForms. DataObject, ByVal X As Single, _ ByVal Y As Single, ByVal DragState As MSForms. fmDragState, _ ByVal Effect As MSForms. ReturnEffect, ByVal Shift As Integer)

Cancel = True Effect = fmDropEffectCopy Debug. Print "DragOver" End Sub

Заметьте, основное, что делает этот обработчик, он устанавливает значение параметра Effect. Поскольку эффект совпадает с целевым эффектом, то курсор в области, занятой полем TextIn, будет менять свою форму, принимая вид прямоугольника со знаком "+", указывающим, что цель достигнута и можно отпустить левую клавишу мыши. Завершающий оператор отладочной печати позволит проследить за числом вызовов этого обработчика.

Следующее событие для объекта TextIn возникает, когда отпущена левая клавиша мыши в области этого объекта. Вот его обработчик:

Private Sub TextIn_BeforeDropOrPaste (ByVal Cancel As MSForms. ReturnBoolean, _ ByVal Action As MSForms. fmAction, ByVal Data As MSForms. DataObject, _ ByVal X As Single, ByVal Y As Single, ByVal Effect As MSForms. ReturnEffect, _ ByVal Shift As Integer)

Cancel = True Effect = fmDropEffectCopy TextIn. Text = Data. GetText Debug. Print "DragPaste" End Sub

Здесь также возвращается значение эффекта. Главное, завершается операция перетаскивания копированием текста в поле ввода из переданного в качестве параметра объекта Data класса DataObject, хранящего значение цвета, выбранного пользователем.

Совместная работа этих трех обработчиков событий и вызываемые в них методы объекта DataObject - SetText, GetText, StartDrag - обеспечивают в совокупности технику DragAndDrop. В заключение о двух экспериментах при работе с диалоговым окном.


Вначале, мы не донесли выбранный нами цвет до окна ввода, отпустив левую клавишу мыши на дороге к нему. Вот как выглядело сообщение, полученное нами:


Рис. 13.7.  Сообщение о потере объекта при перетаскивании

Затем повторно выбранный нами зеленый цвет был успешно перетащен в окно "Любимый цвет". Приведем отладочную печать этих двух экспериментов:

MouseMove Effect = 0 MouseMove DragOver DragOver DragOver DragPaste Effect = 1

Первые две строчки связаны с неудачной попыткой переноса, когда эффект был нулевым. Следующие строки описывают успешный эксперимент. Заметьте, что между печатью, информирующей о начале работы обработчика MouseMove и его заключительной печатью об успешном эффекте, вклинились сообщения, поступающие от обработчиков событий DragOver и DropOrPaste. Заметьте, я оставил только три сообщения от обработчика DragOver, реально их было 25. На этом описание примера заканчивается, но разговор о событиях еще предстоит.
